Le moteur
Le moteur
Le DLYmoteur est adapté à la commande d'aiguillage en N, HO et Zéro.
Il pourra servir aussi pour la commande de signaux mécaniques.
Le coeur du DLY-2 est un servo Tower Pro SG90.
Le moteur en détail

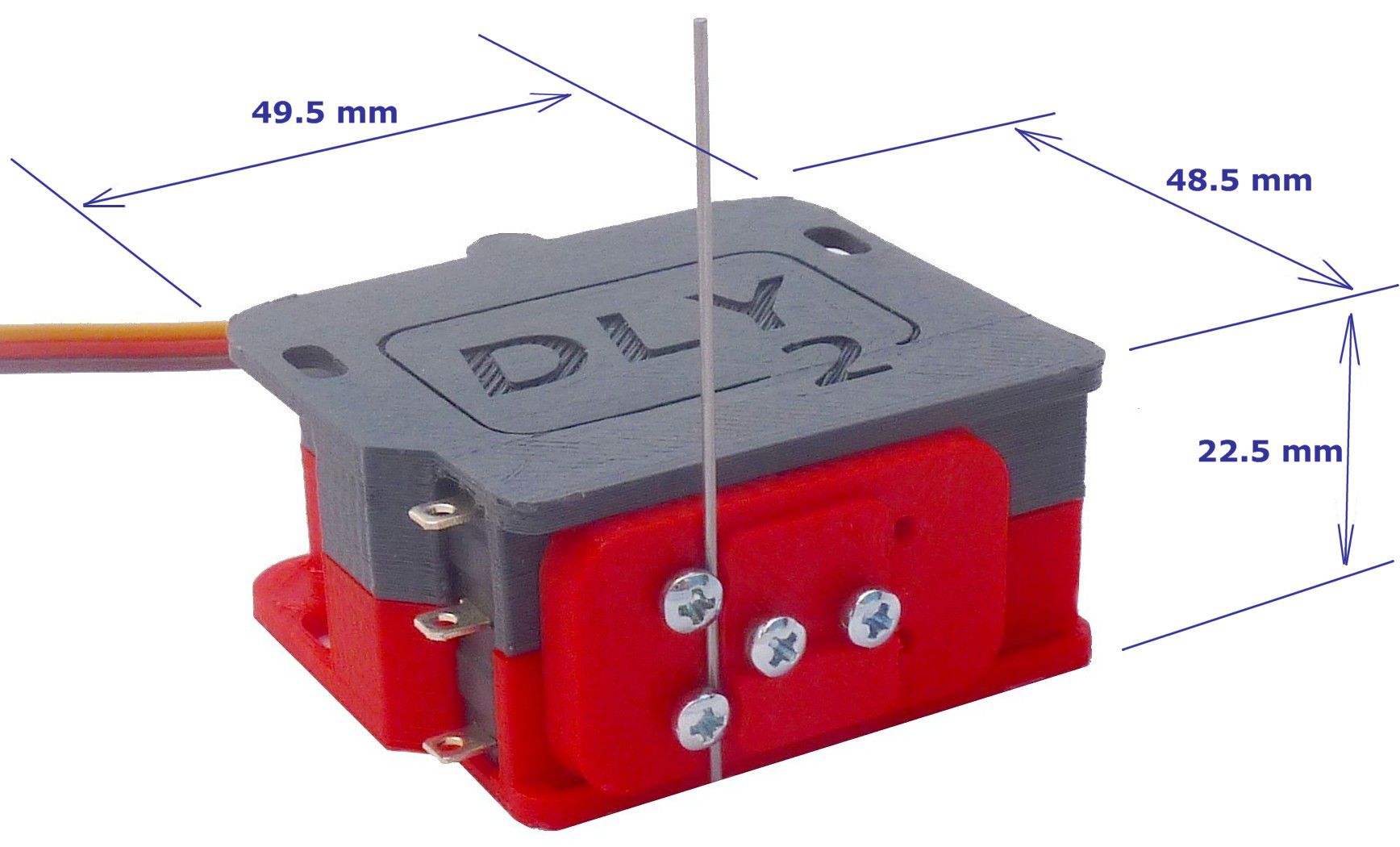

- Dimensions hors tout L 49.5 x l 48.5 x h 22.5 mm.
- Structure en PLA imprimé
- Courses en standard 7 mm en 2 secondes. Le module DLY-401 offre la possibilité de modifier les courses et les vitesses.

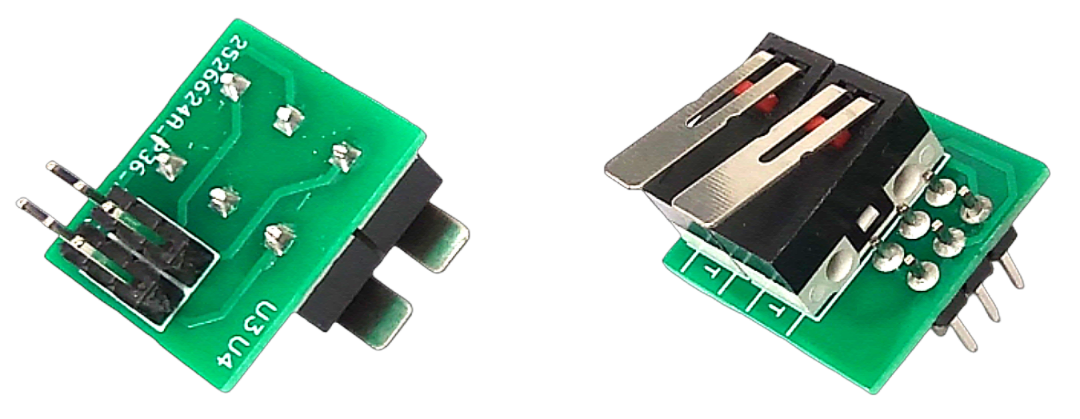

- Microcontacts fin de course à utiliser pour la polarisation de la pointe de coeur et/ou la commande d'un signal. Selon les versions : 1, 2 ou pas de microcontacts.

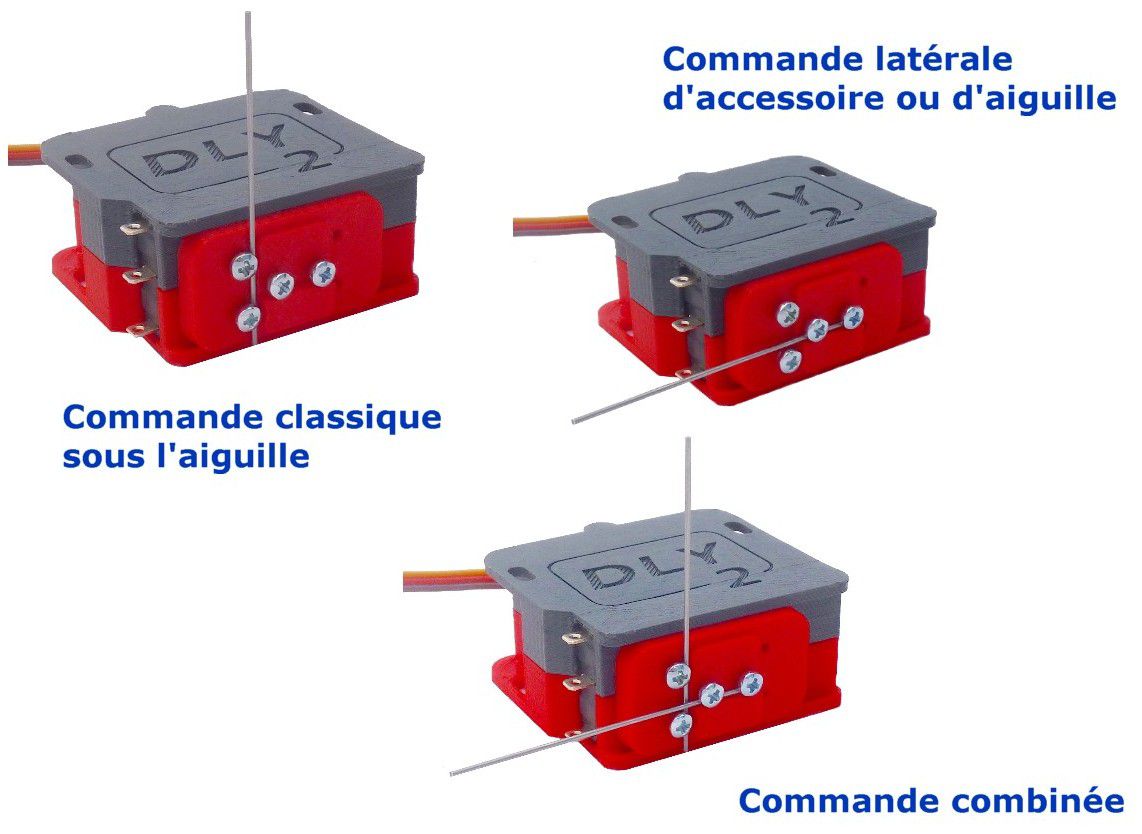

- Placement sous l'aiguille : action par une corde à piano servant de ressort de plaquage des lames.
- Placement déporté : commande latérale droite ou gauche par corde à piano.
- Fixation par deux vis ou adhésif double face.
- Servo à utiliser : pour les modélistes qui choisissent la référence DLY-22, le DLYmoteur a été étudié pour le servo TowerPro SG90, uniquement le modèle bleu.
- Couleur rouge et gris.
 |  |
Les formules à disposition du modéliste

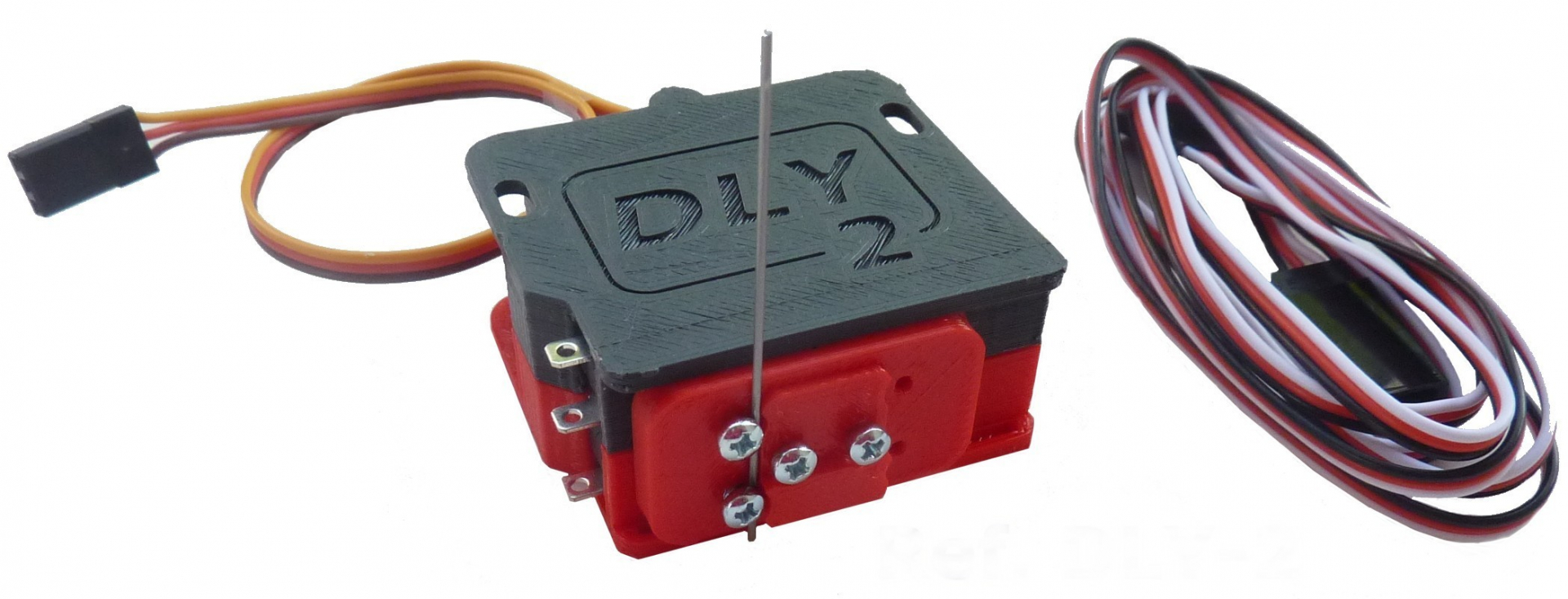

Le moteur est livré avec une rallonge d'un mètre et se décline en quatre références.

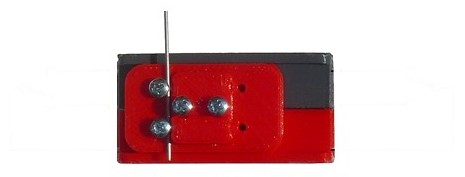

DLY-2-0

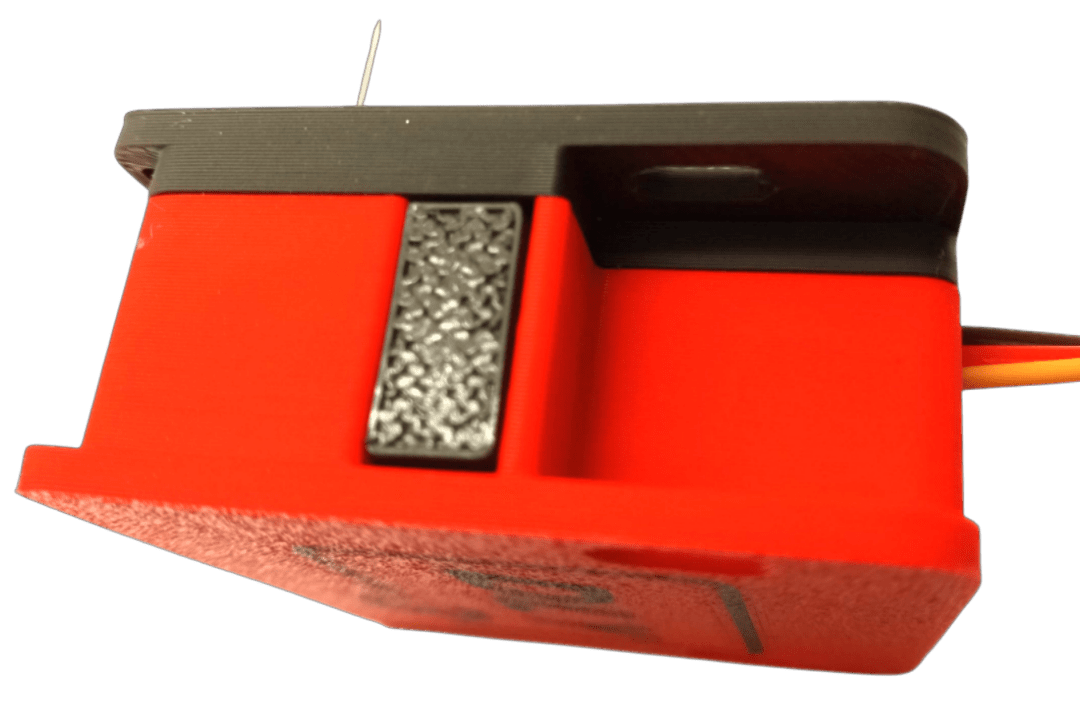

 | Utilisé pour la commande de signaux mécaniques ou dans le cas où la pointe de coeur de l'aiguille n'a pas besoin d'être polarisée. DLY-2-0 ........ 15.00 € |

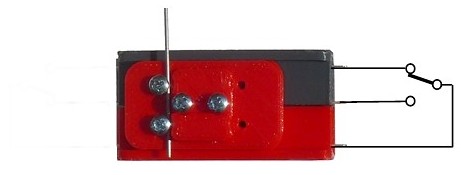

DLY-2-1

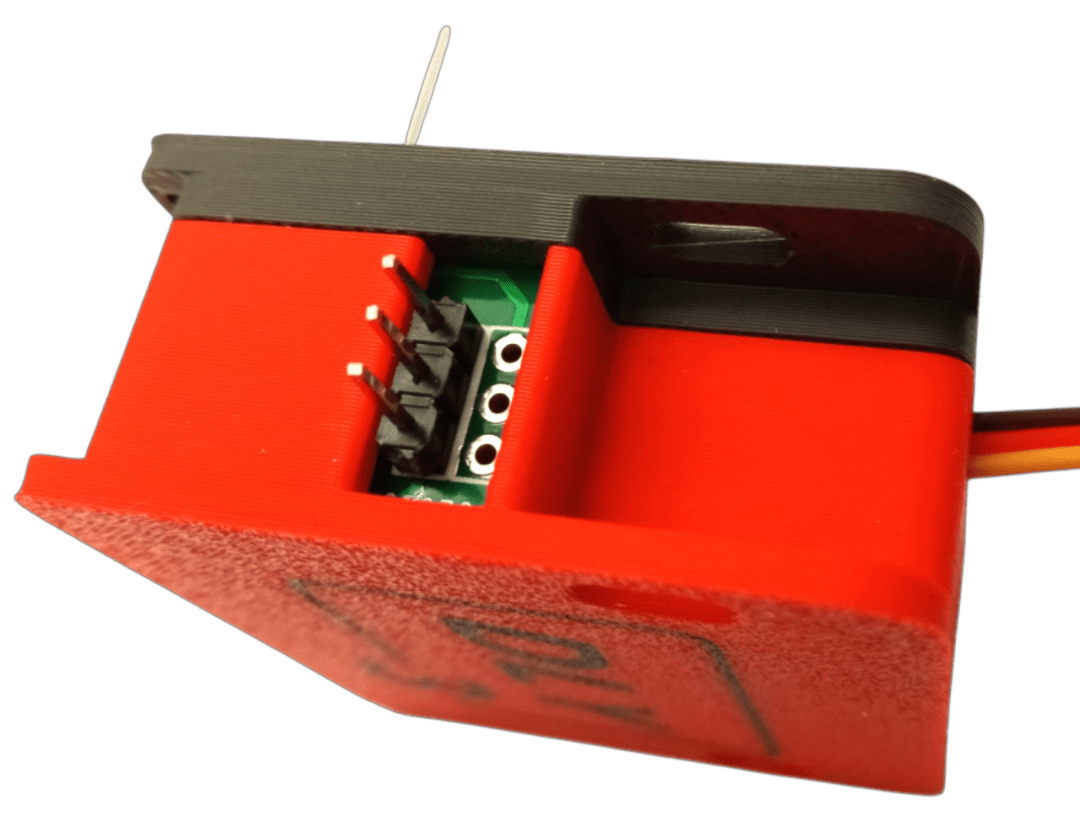

 | Cas le plus courant pour la polarisation de la pointe de coeur. DLY-2-1 ....... 17.00 € |
DLY-2-2

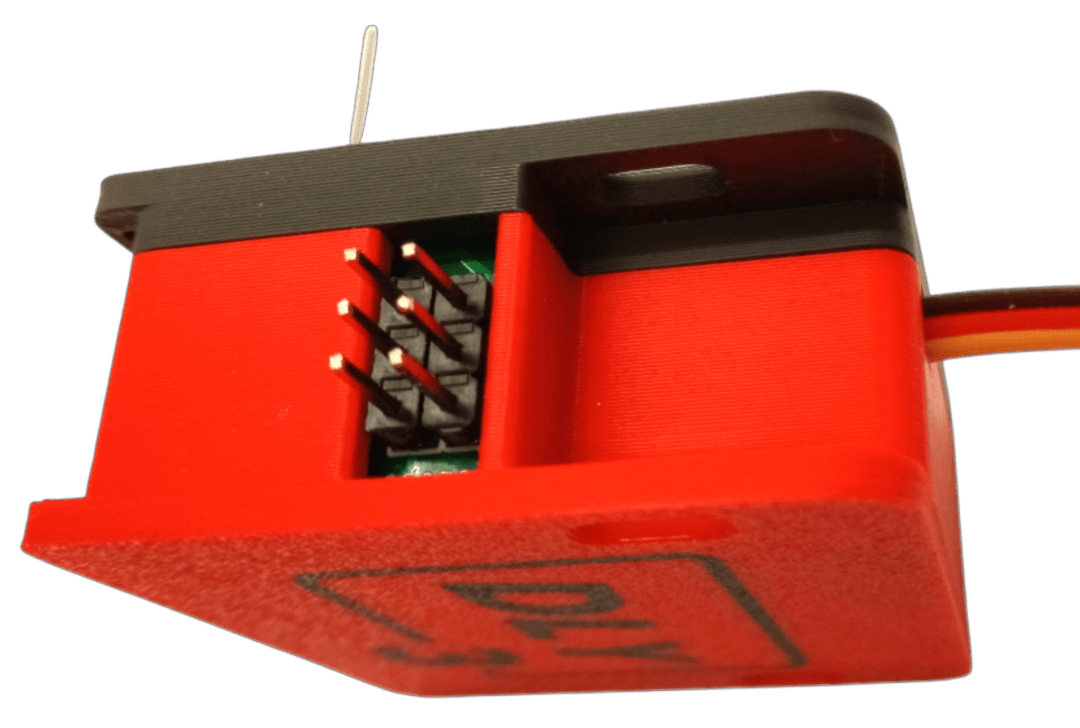

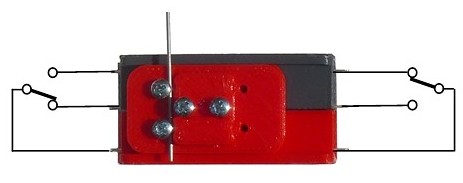

 | Si la pointe de coeur doit être polarisée. En utilisant le deuxième microcontact on pourra commander un signal lumineux, par exemple le carré au franchissement de l'aiguille. DLY-2-2 ....... 19.00 € |

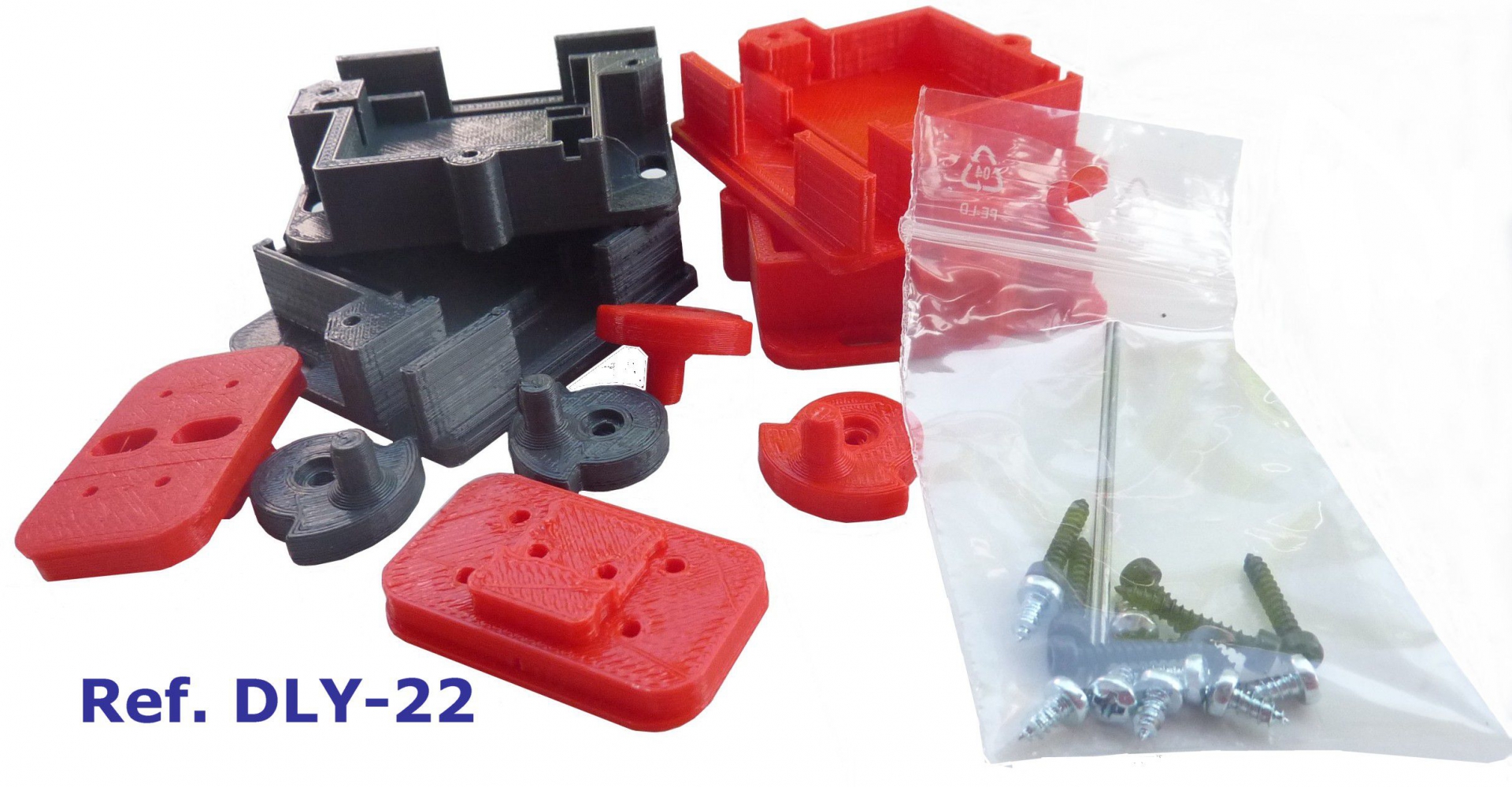

DLY-2-3

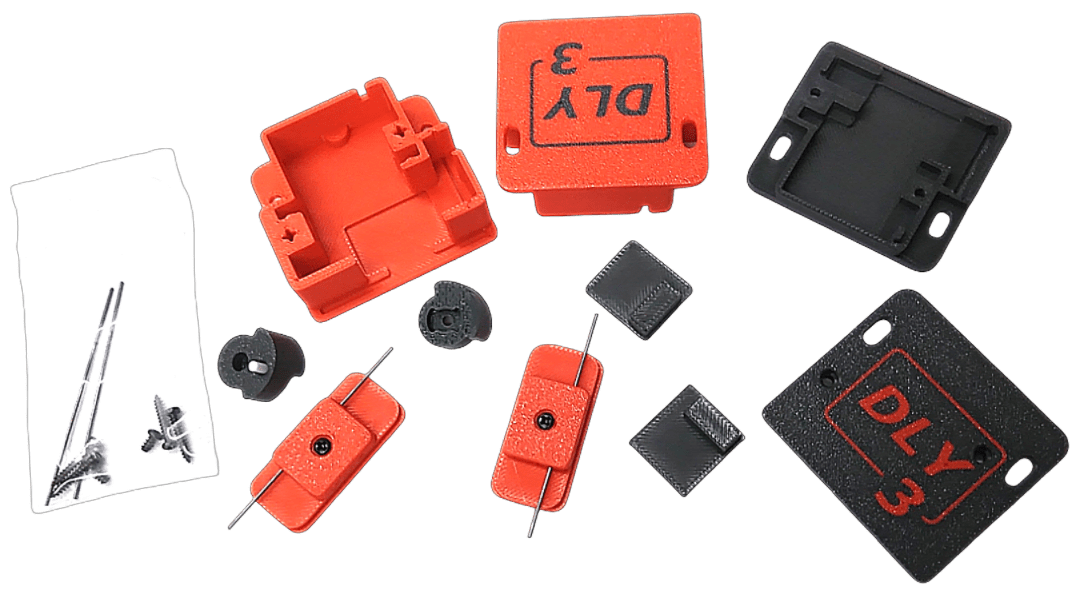

 | Pour le modéliste disposant de servos. Un kit comprenant les pièces plastiques et la visserie (sans les microcontacts) permet de monter les mécaniques de deux DLYmoteur. Attention : uniquement servo SG90 bleu. Le kit est livré sans les microcontacts DLY-2-3 ........ 16.00 € |
