DLY-420 : la commande des DLYmoteur en DCC

Le module DLY-420 répond au protocole DCC

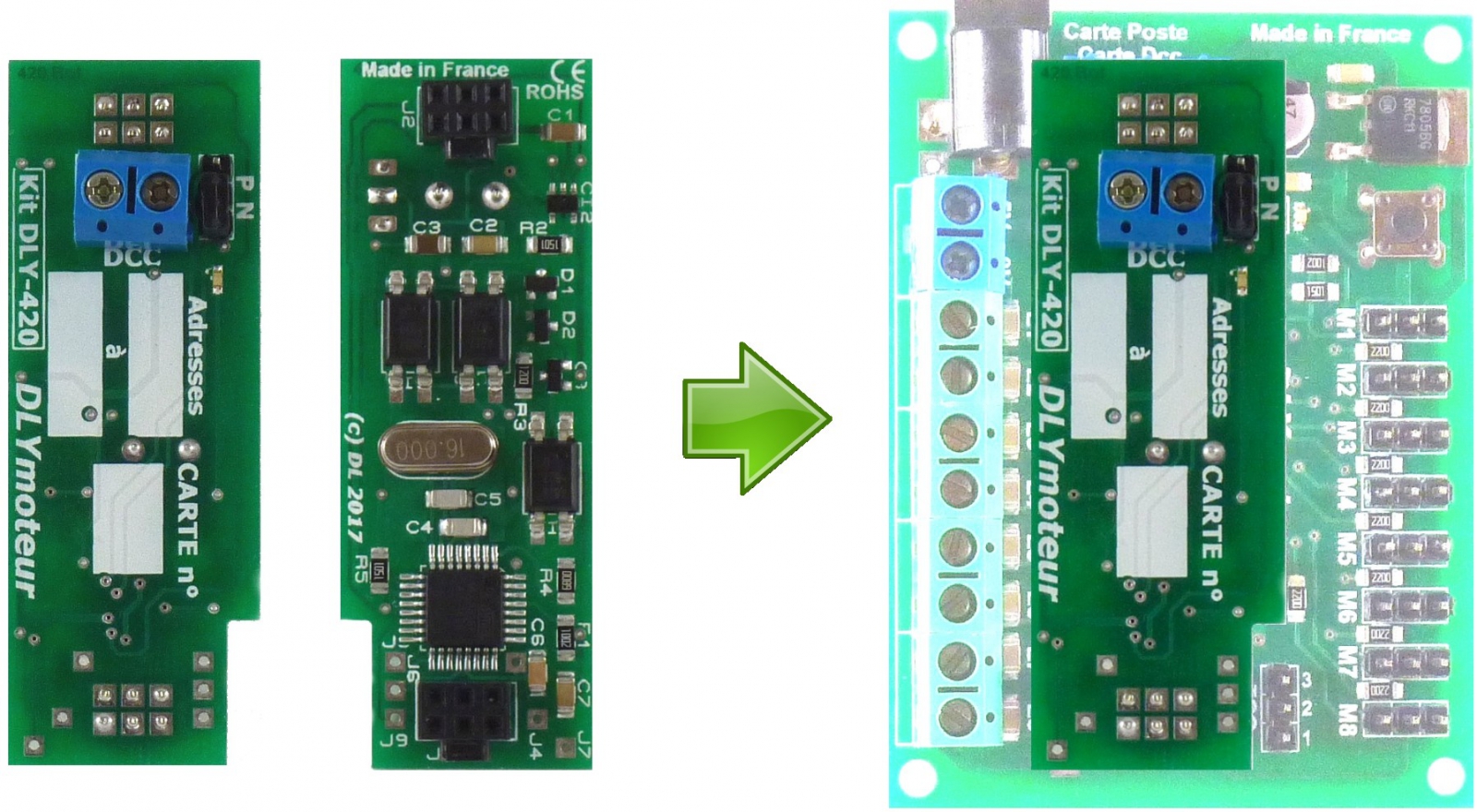

    Il se connecte sur les modules de commande DLY-400-8, DLY-400 et DLY-400-ECO pour les transformer en commande d'aiguillages par DCC.



DLY-420  ....................   30.00 €













    Les caractéristiques de mouvement programmées sur les modules DLY-400-8 sont conservées (vitesses, courses, etc ...).

Le DLY-420 apporte de nouvelles possibilités



  • Adaptation automatique à la carte sur laquelle elle est connectée : 8 ou 12 moteurs (ancien modèle DLY-400) .
  • Plage d'adressage accessoire de 1 à 1023.
  • Programmation rapide sans accès aux CVs. Permet une mise en service rapide lorsque les réglages par défaut conviennent.
  • Seul le moteur M1 est programmé, les adresses des 7 (ou 11 autres) se suivent.
  • Ecriture et lecture des CVs selon les recommandations du NMRA.
  • Cette carte a été testée avec les centrales ROCO, LENZ, DR5000 Digikeijs, Sprog par Dlymoteur et Intellibox 2, Ecos ESU, RedBox Tams par les modélistes. La plupart des clients l'utilisent associée aux logiciels TrainController, iTrain, CDMrail et Windigipet.
  • Le fonctionnement de cette carte avec une centrale Ecos ESU peut poser problème. Une aide se trouve en page Documentation.



Programmation par CVs

Validation des moteurs.

    On peux conserver certains moteurs commandés par les leviers de la carte DLY-400-8. Cette possibilité permet la commande d'aiguillage "à pied d'oeuvre" pour une action locale hors DCC.

Inversion du sens de la commande

    Si une aiguille répond à l'envers par rapport à la commande, plus la peine de se glisser sous le réseau pour modifier la position du moteur. Une simple action sur une CV réglera le problème.

Itinéraire initial

     Lors de la mise sous tension on peut désirer avoir les aiguillages dans une position voulue. Une CV determine le positionnement droite ou gauche.

Certaines centrales DCC ont un décalage dans l'adressage

    Ce cas a été constaté pour certaines centrales DCC (par exemple  ROCO ayant un décallage de 4). Une CV permet la correction pour plus de souplesse.

 Remise aux caractéristiques usine

    Par CV on peut remettre la carte DLY-420 avec les caractéristiques qu'elle avait en sortie d'usine.



 Note : Pour faciliter le calcul des CVs utilisez le logiciel DLYcalcul.





Notice à télécharger
