    Information importante :




    Du fait de la forte demande et du ré-approvisionnement de certains produits, les délais actuels sont de 15 jours à 1 mois.



    Pour joindre DLYmoteur :



        --  [email protected]



        -- ou le 06 51 69 82 30   seulement le matin de 9h30 à 12 h











    Le Train de Jules

      a choisi DLYmoteur pour son nouveau réseau.



    Il vous propose une présentation et des vidéos et tutos.



    Prenez connaissance du nouveau module TCO DLY-411 grace au  tuto








    En N, HO et O, vos aiguillages commandés simplement par le TCO ou en DCC

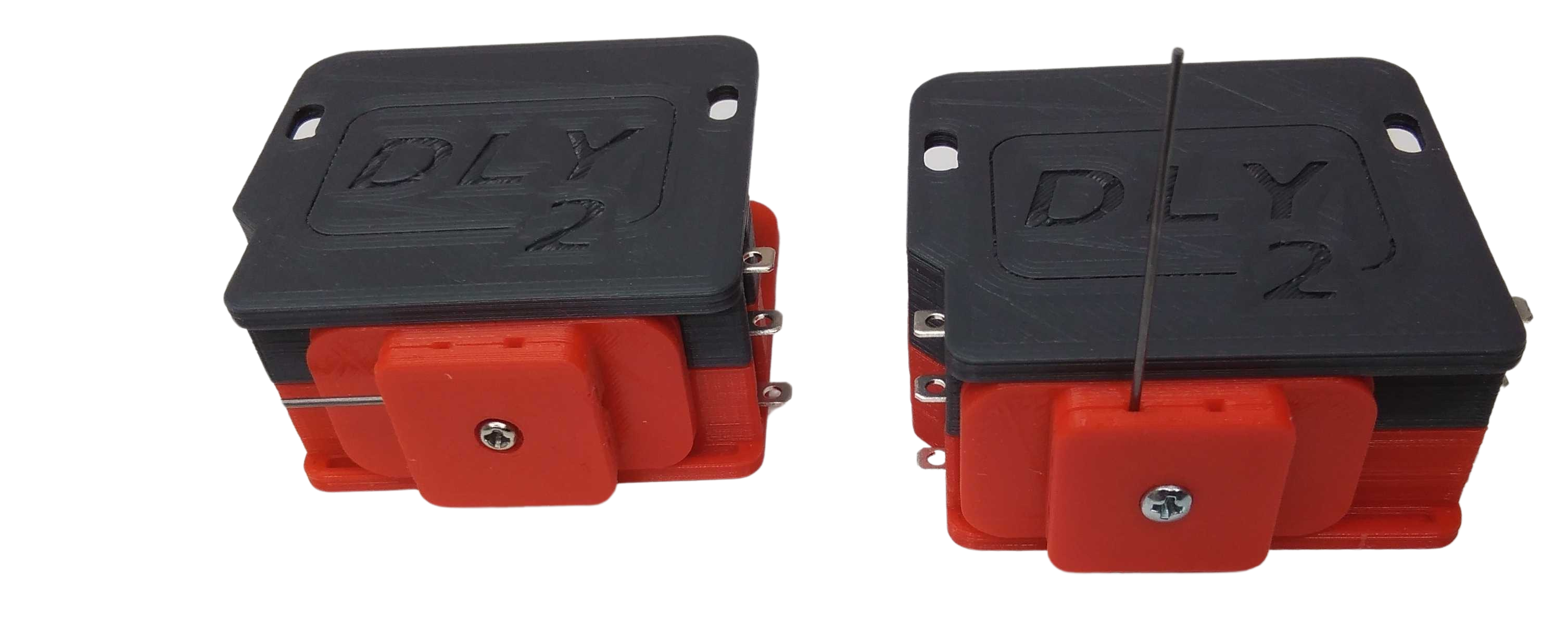

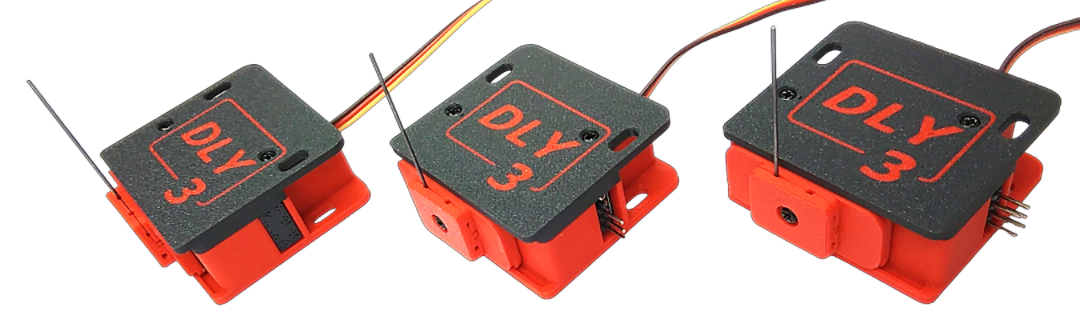

    Une mécanique, une électronique et un servo SG90

        Une mécanique, une électronique et un servo SG90, voilà ce que propose DLYmoteur pour mettre à la disposition du modéliste ferroviaire un moteur d'aiguillage en kit, facile à monter, à utiliser et à installer sur le réseau.



    La simplicité de mise en oeuvre

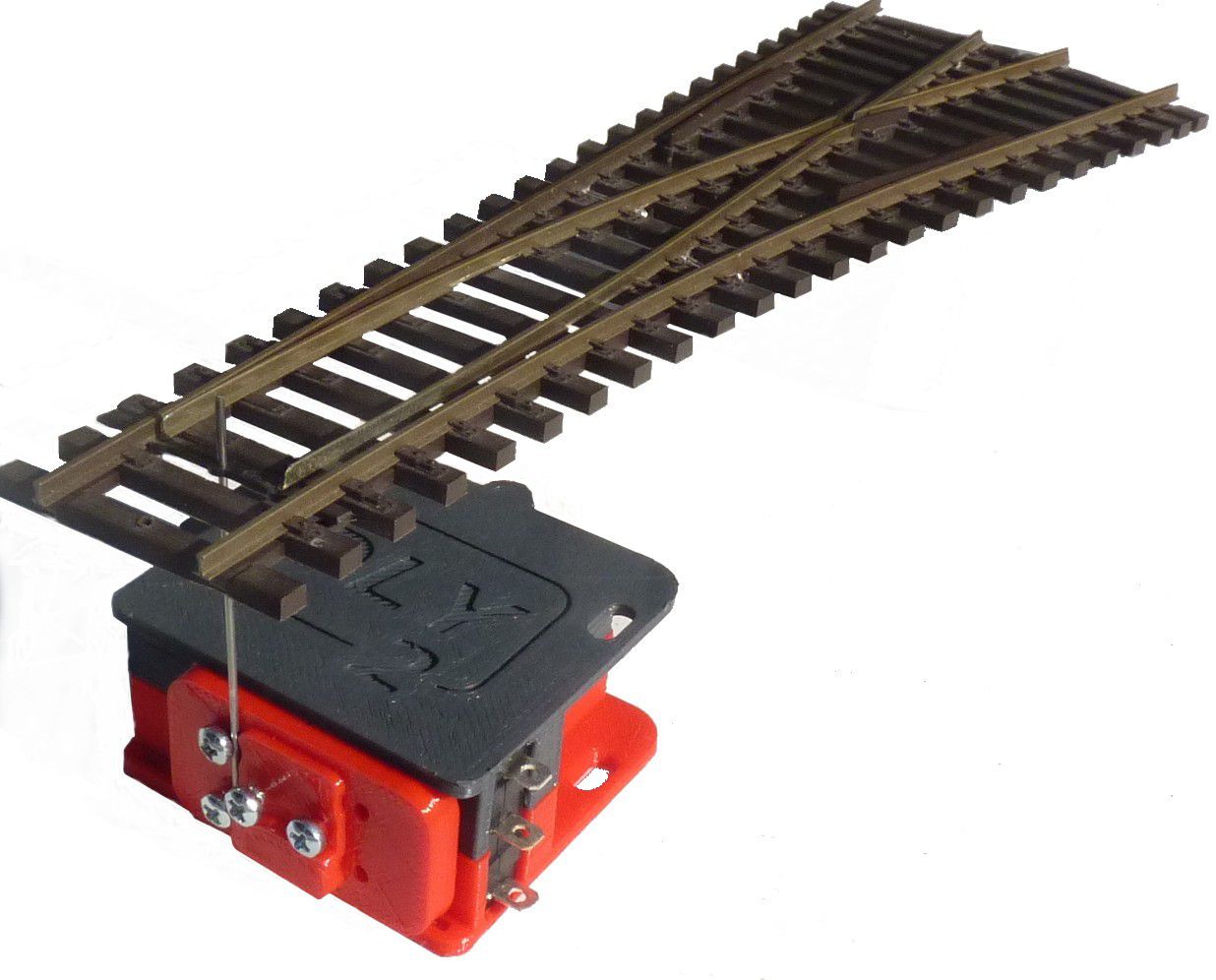

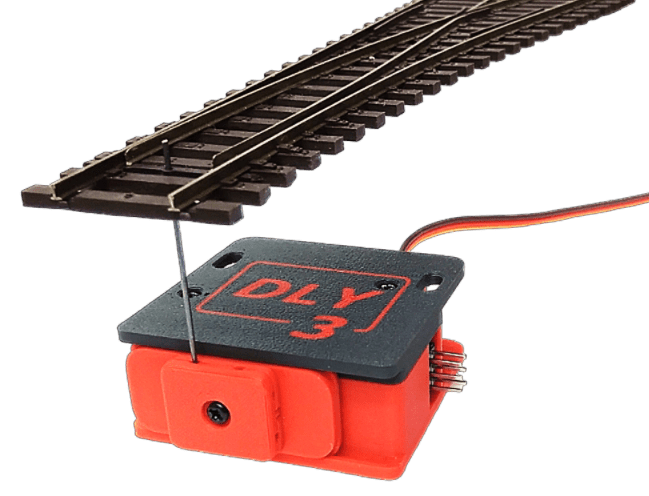

           DLYmoteur a été conçu pour simplifier au maximum le câblage des leviers de commande et des moteurs. Après avoir fait une mise au centre au moyen de la carte électronique DLY-400-8, le moteur est placé sous l'aiguille avec de l'adhésif double face. Aucun ajustement mécanique et le moteur est prêt à fonctionner. La commande latérale est possible des deux côtés.

        Le câblage des DLYmoteur, c'est un fil par levier (interrupteur à bascule) plus un fil commun et les connecteurs d'origine des servos.

       Deux microcontacts fin de course peuvent servir à polariser la pointe de coeur de l'aiguille, la commande de signaux ou la rétro-signalisation.

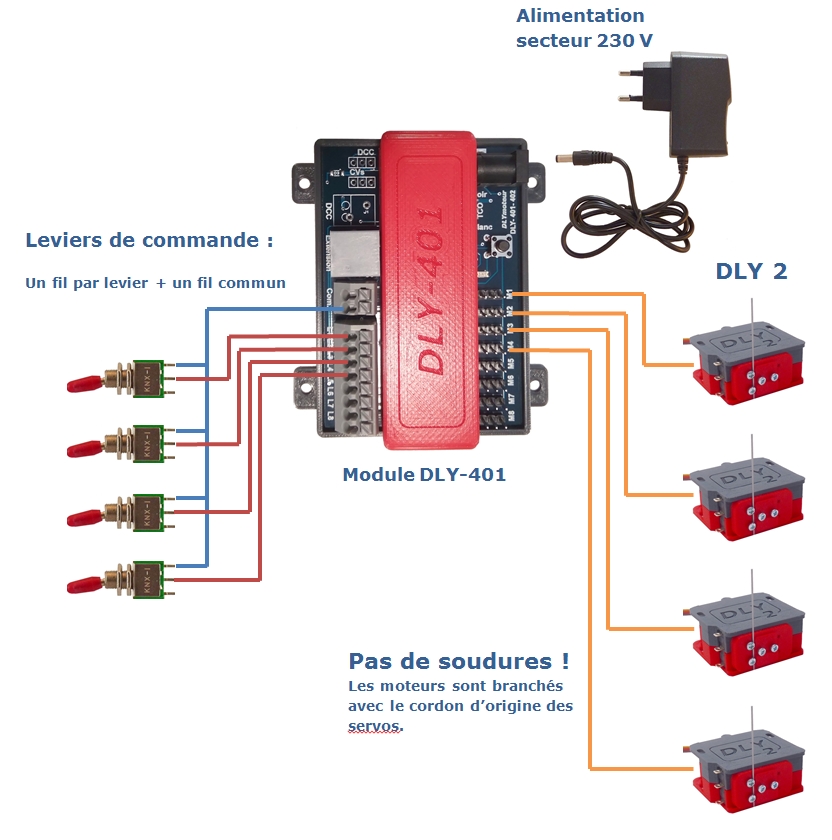

    Configuration basique









    DLYmoteur est livré monté prêt à fonctionner



        Le corps du moteur est réalisé en PLA imprimé.  Un servo TowerPro assure le mouvement. La commande de l'accessoire, aiguille ou signal mécanique peut se faire de plusieurs manières : sous l'aiguille ou en latéral.

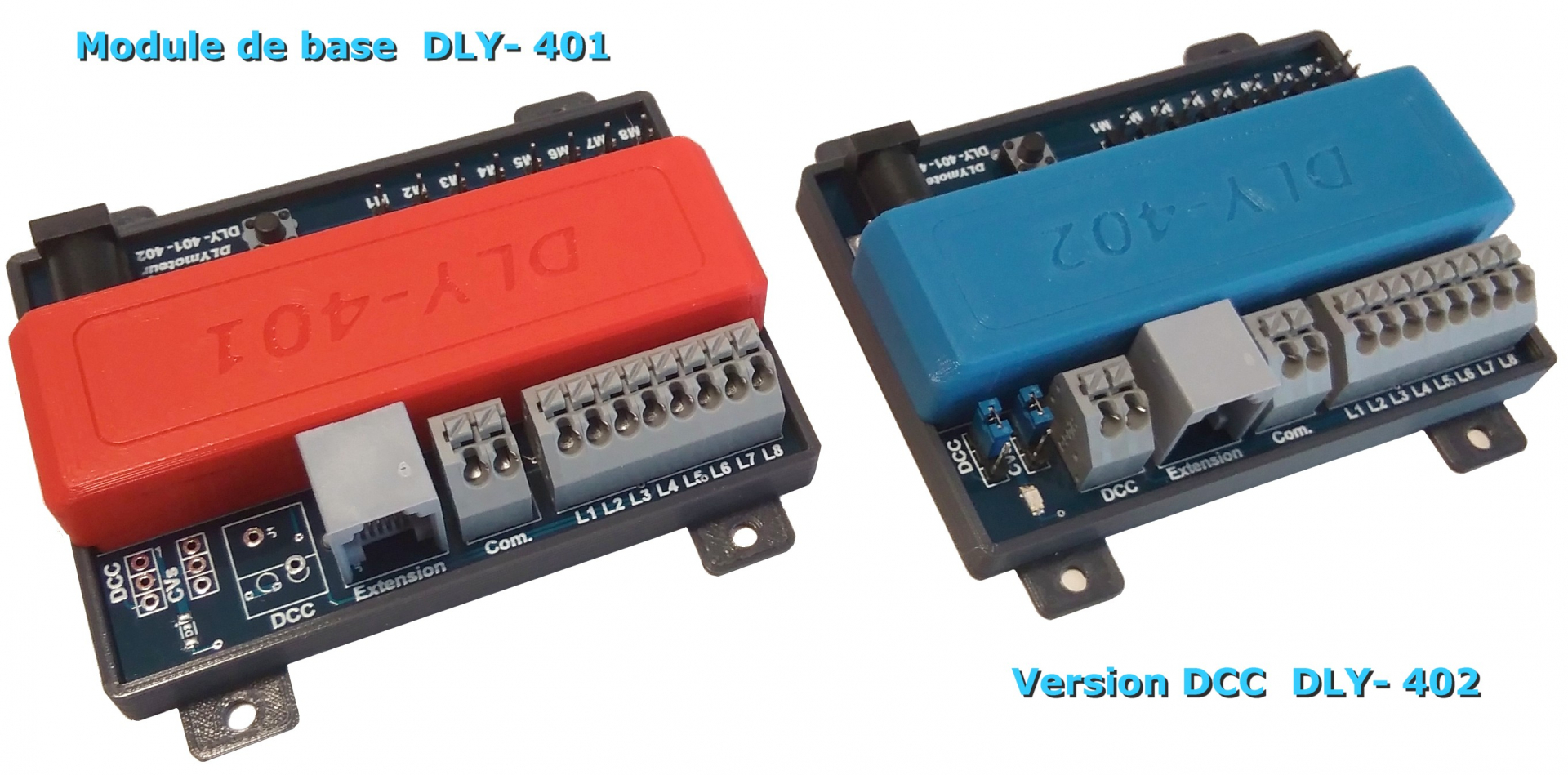

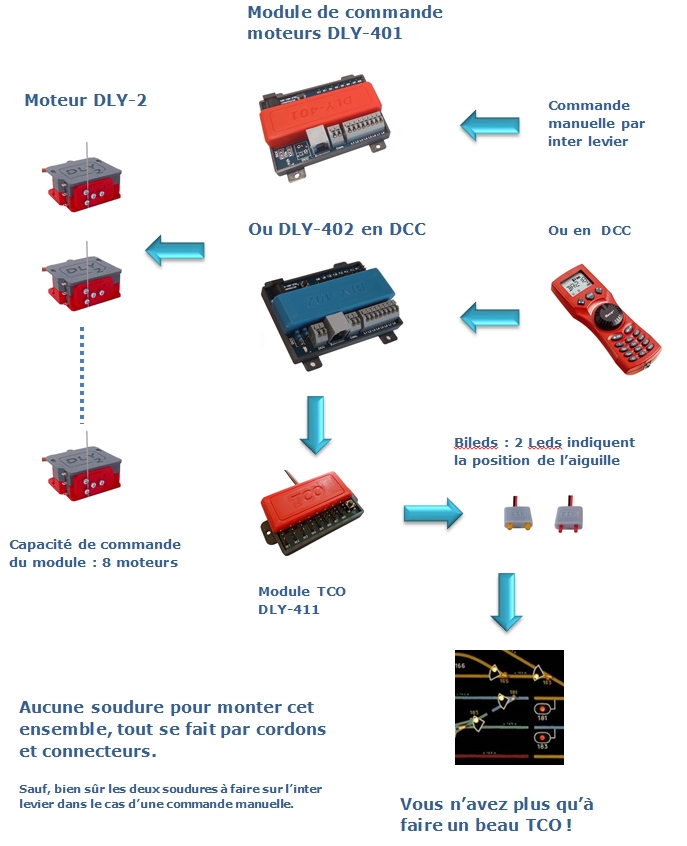

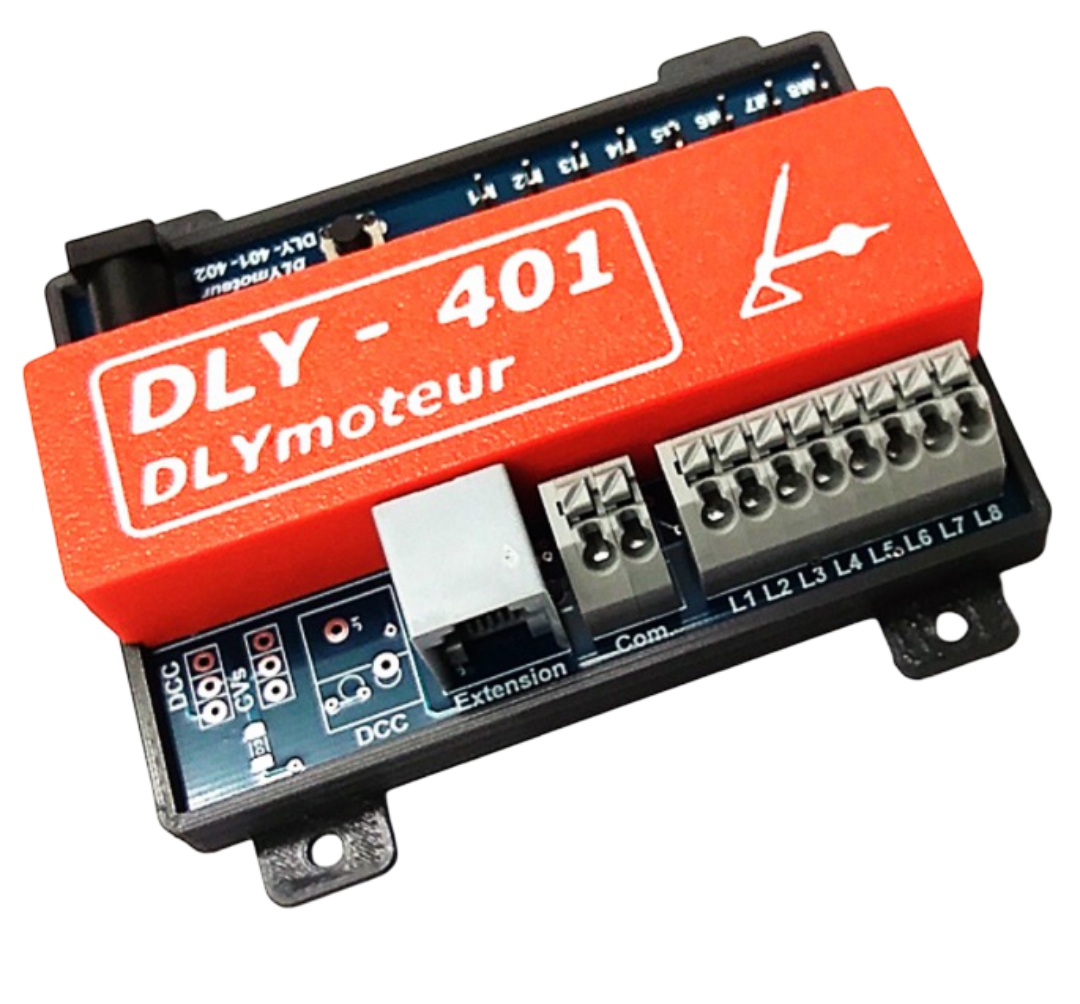

    Le module DLY-400-8, l'électronique de base du concept DLYmoteur







           Le module DLY-400-8   sert de base à la commande  8 moteurs, soit une carte pour commander les itinéraires d'une gare moyenne.



        Mais on peut faire plus : certains aiguillages dans un itinéraire sont toujours commandés ensemble. C'est le cas, par exemple, des bretelles. Le branchement se fera en reliant les deux moteurs sur une seule sortie en utilisant un cordon en Y, ce qui permet d'étendre le nombre d'aiguillages au-delà de 8. Les itinéraires devront être bien étudiés pour optimiser le nombre de commandes.

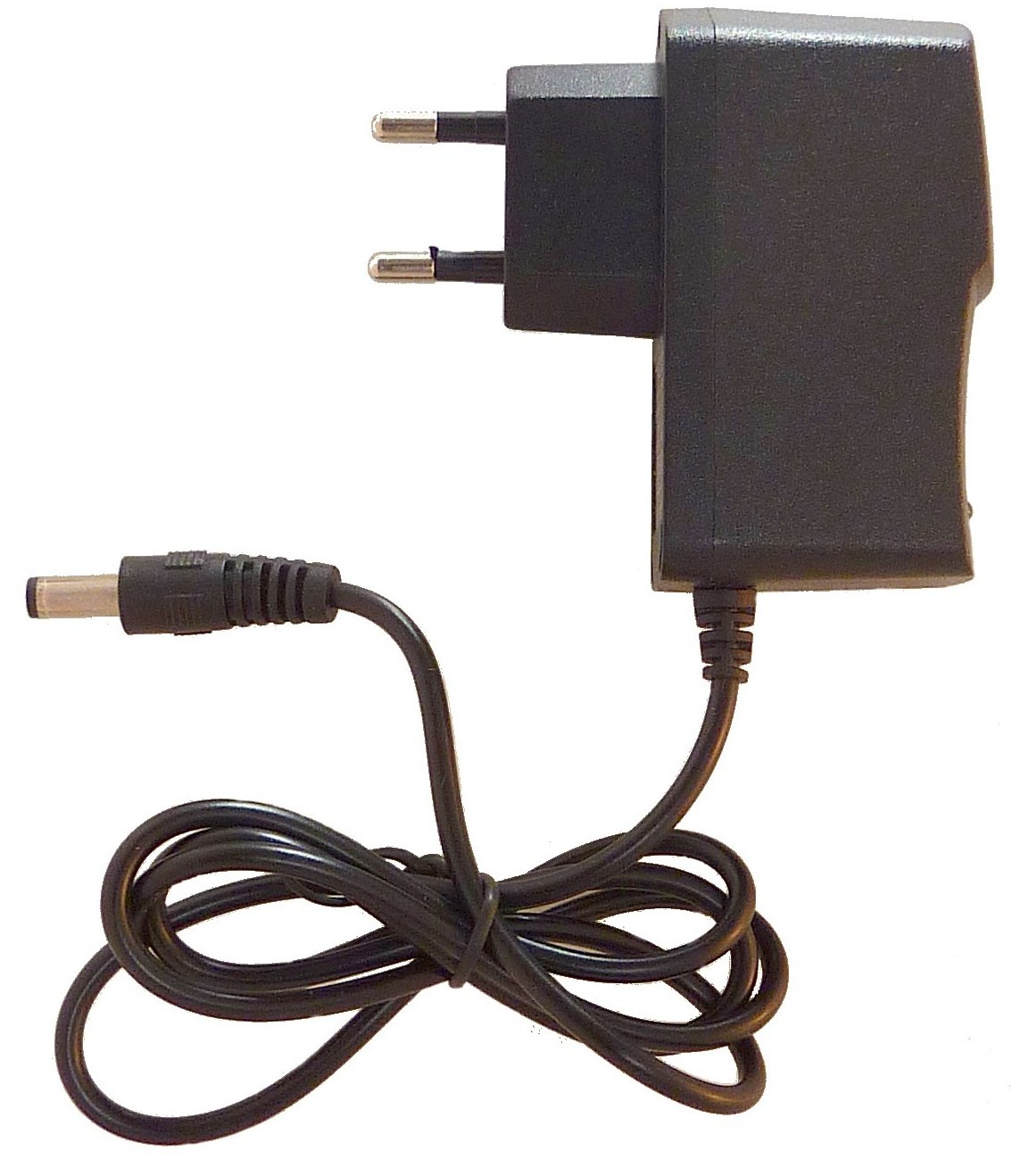

          L'alimentation de l'ensemble des moteurs et de la carte utilise un bloc secteur 230 V

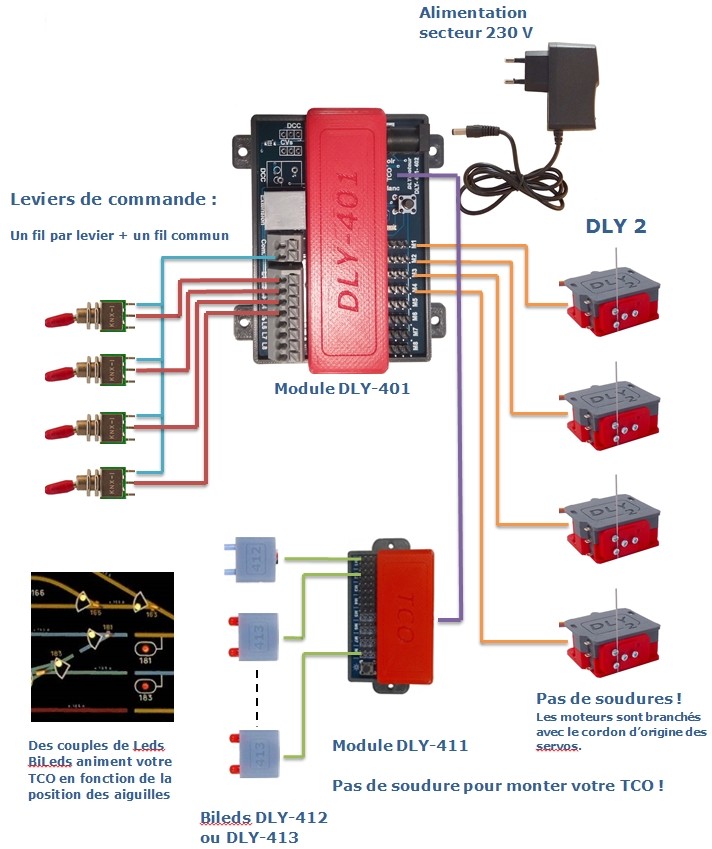

    Des voyants pour animer le TCO

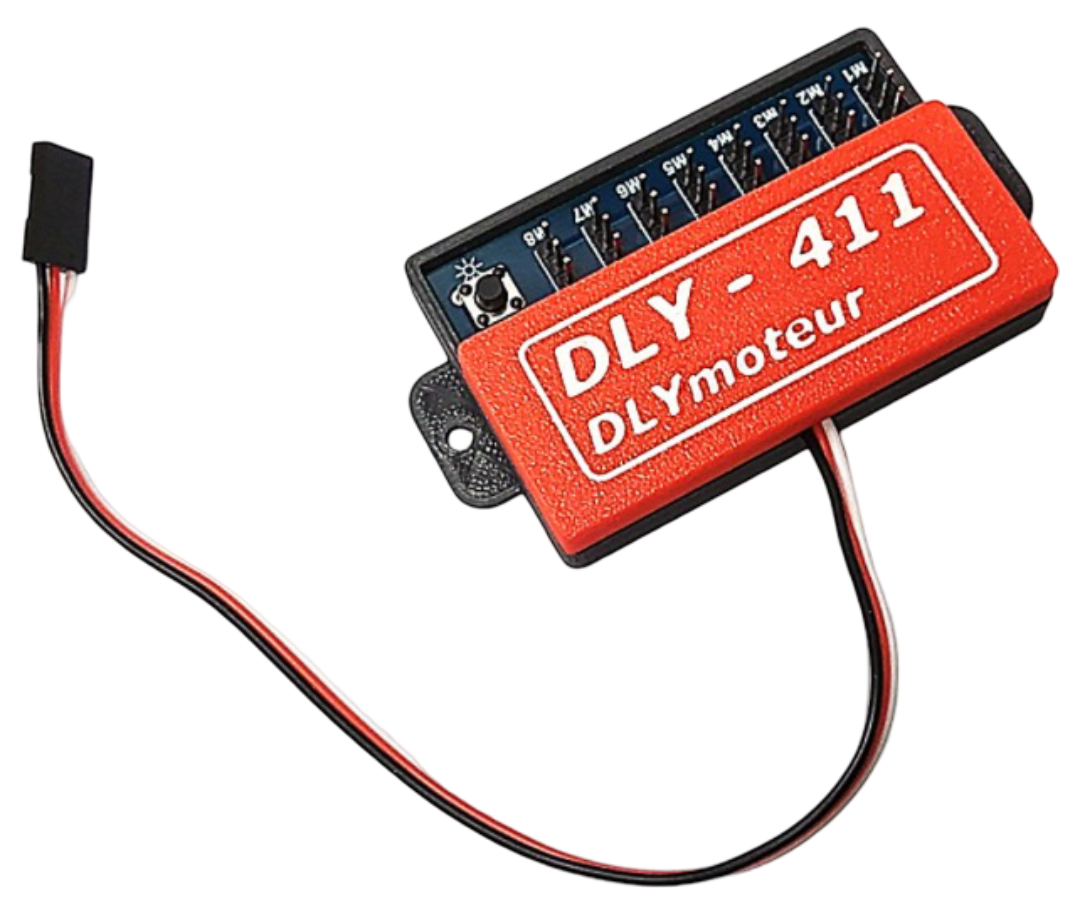

          Pour câbler un TCO (tableau de contrôle optique) on peut utiliser le module DLY-411. Celui-ci pilote 16 Leds, soit deux par aiguillage pour indiquer les deux positions possibles. Les Leds clignotent pendant le mouvement des moteurs. Cet interface sera connecté  au module DLY-400-8 ou aux anciennes références DLY-400 et DLY-400-ECO.

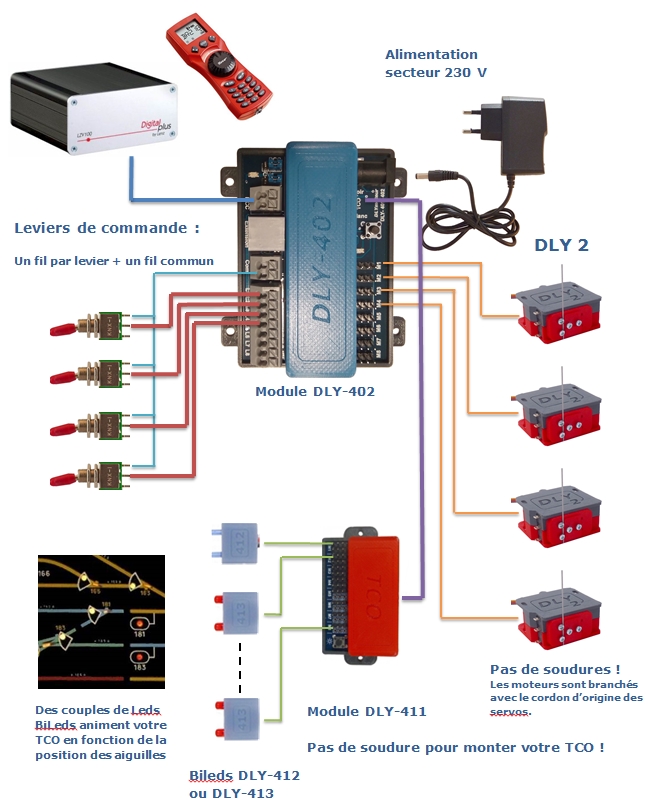

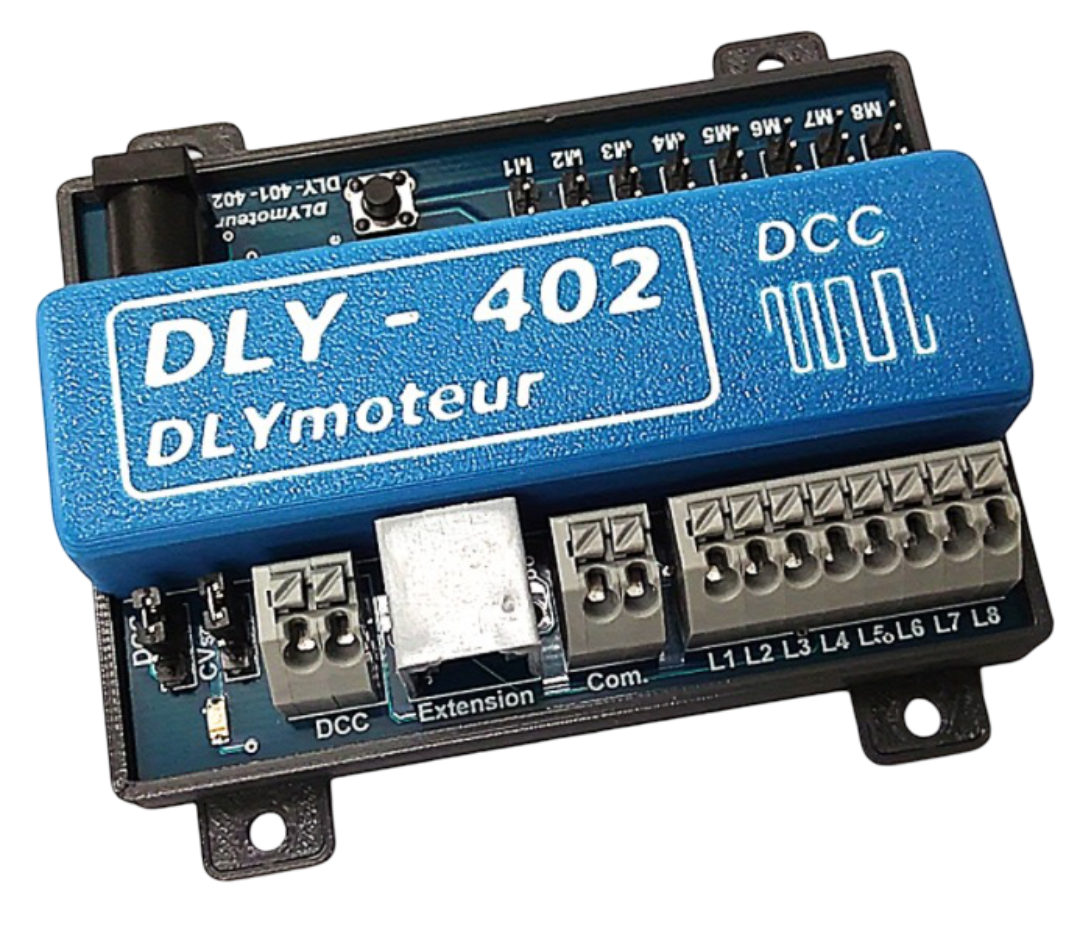

     Commander les DLYmoteurs en DCC



        La commande des DLYmoteur en DCC se fait en connectant le module DLY-420 sur un DLY-400-8 (ou anciens module 400 et 400-ECO). Ce principe permet une solution évolutive tout en gardant les propriétés de configuration des cartes de commande.













            On peut s'affranchir totalement des modules DLYmoteur en branchant les mécaniques DLYmoteur sur des éléments  DCC  de commande de servos disponibles dans le commerce. Par exemple Uhlenbrock 67810 , ESU - 51822, etc..








    Un Set de départ pour bien débuter


        Pour démarrer avec le concept DLYmoteur nous proposons un Set de départ ref. DLY-600 permettant de commander 4 aiguillages. Il est livré avec quatre interrupteurs levier pour monter le TCO.

     DLY-600  .................   110.00 €

    • 1 module de commande  DLY-400-8  avec le bloc alim. 230 V
    • 4  moteurs    DLY-21.
    • 1 sachet de 4 rallonges 50 cm  DLY-301







    Composer des itinéraires



        Le module DLY-400-8 (et anciennes références) est étudié et prêt à être associé au futur système de commande d'itinéraires. Cet ensemble  servira à composer  vos itinéraires avec des règles précises.



          Selon le principe du PRS (poste tout relais à transit souple)



        Vous pourrez composer sur un  écran le pupitre représentant un petit PRS. L'appui sur un bouton composera un itinéraire si les conditions le permettent. Dans le cas contraire la demande est mise en mémoire jusqu'à l'effacement de l'itinéraire incompatible.

         Ce n'est quand-même pas un PRS mais ça lui ressemble beaucoup !



    Cette référence  est en étude et non disponible.






    Et encore plus



        Les modules DLY-400-8 ne sont pas réservés à la commande de DLYmoteur. Vous pourrez vous en servir pour actionner des servos SG90 nus, ou tout autre servo pour faire fonctionner barrières de passage niveau, pont levis, etc ...

    La vitesse du mouvement et les butées sont ajustables indépendamment sur chaque moteur (sur l'ancien DLY-400 uniquement).










    Une question, un problème, n'hésitez pas à contacter Daniel LE GALL au 06 51 69 82 30 , par Email [email protected] ou  par l'onglet contact.
