La réalisation d'un TCO : DLY-411

       Le module DLY-411, associée à un module de commande DLY-4xx permet la visualisation de la position des aiguillages sur un TCO au moyen de modules  BiLed.



 DLY-411  .........................  28.00 €







     Un BiLed est un petit module constitué de deux Leds à positionner sur les deux branches du tracé d'une aiguille.

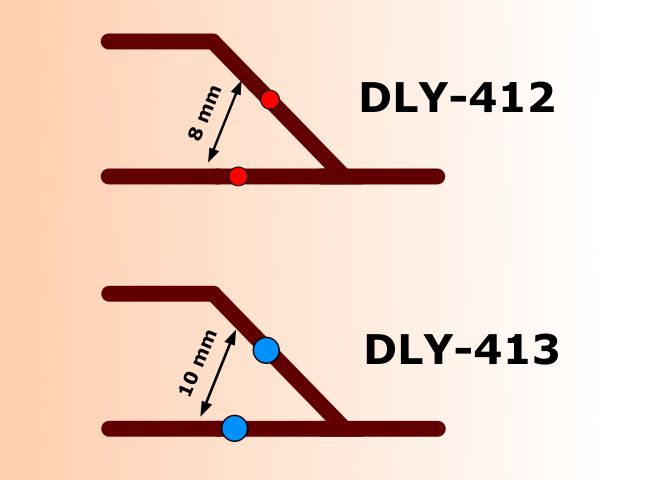

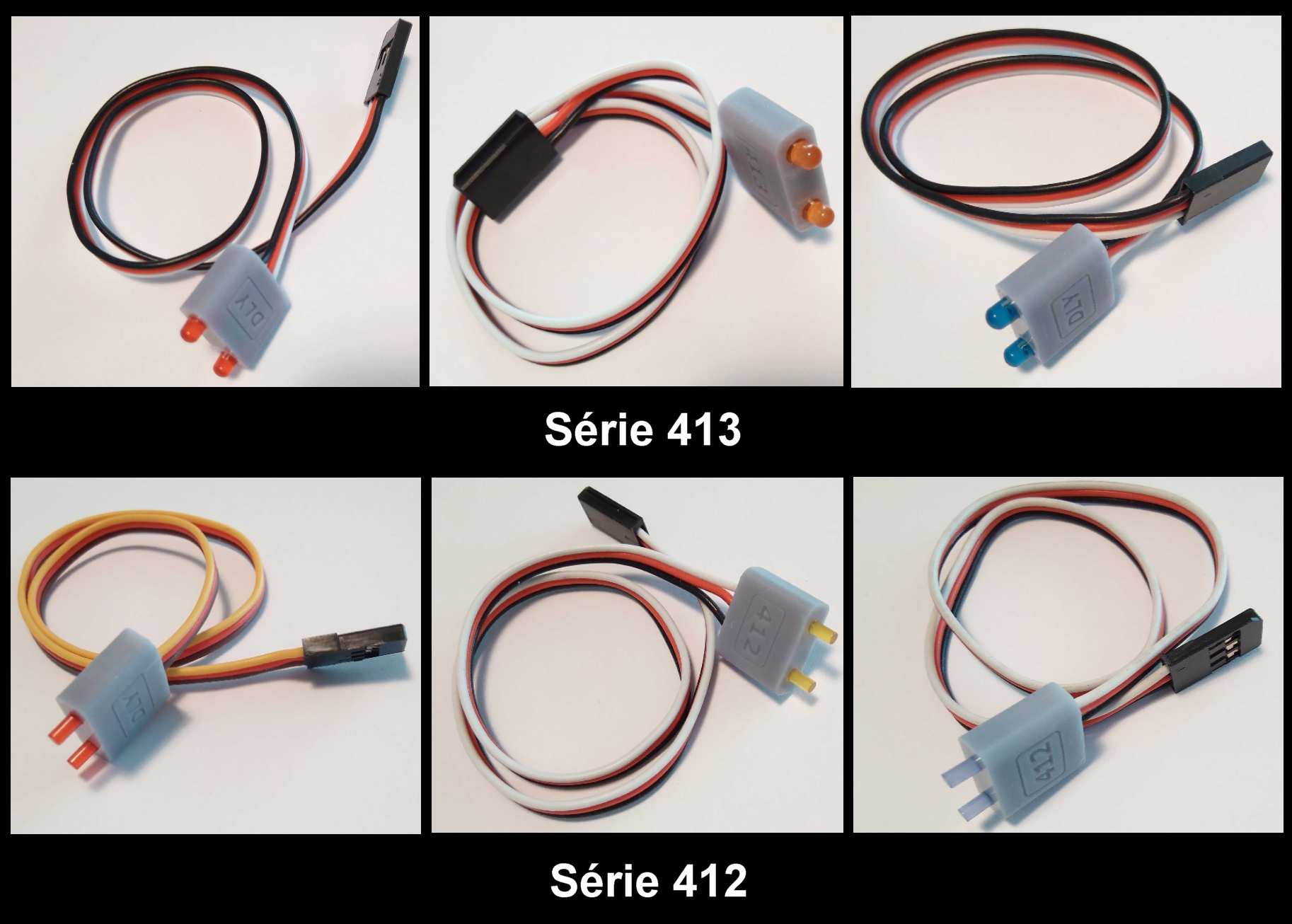

      Pour personaliser votre TCO nous disposons de modules BiLed en six versions :



  • DLY-412-R  :  Leds rouges de 2 mm entraxe 8 mm.
  • DLY-412-O  :  Leds orange de 2 mm entraxe 8 mm.
  • DLY-412-B  :  Leds bleues de 2 mm entraxe 8 mm.



  • DLY-413-R  :  Leds rouges 3 mm entraxe 10 mm.
  • DLY-413-O  :  Leds orange 3 mm entraxe 10 mm.
  • DLY-413-B  :  Leds bleues  3 mm entraxe 10 mm.

Deux trous dans le TCO, le BiLed collé par derrière, et c'est tout !



              Le sachet de 4 BiLeds  .................   15.00 €

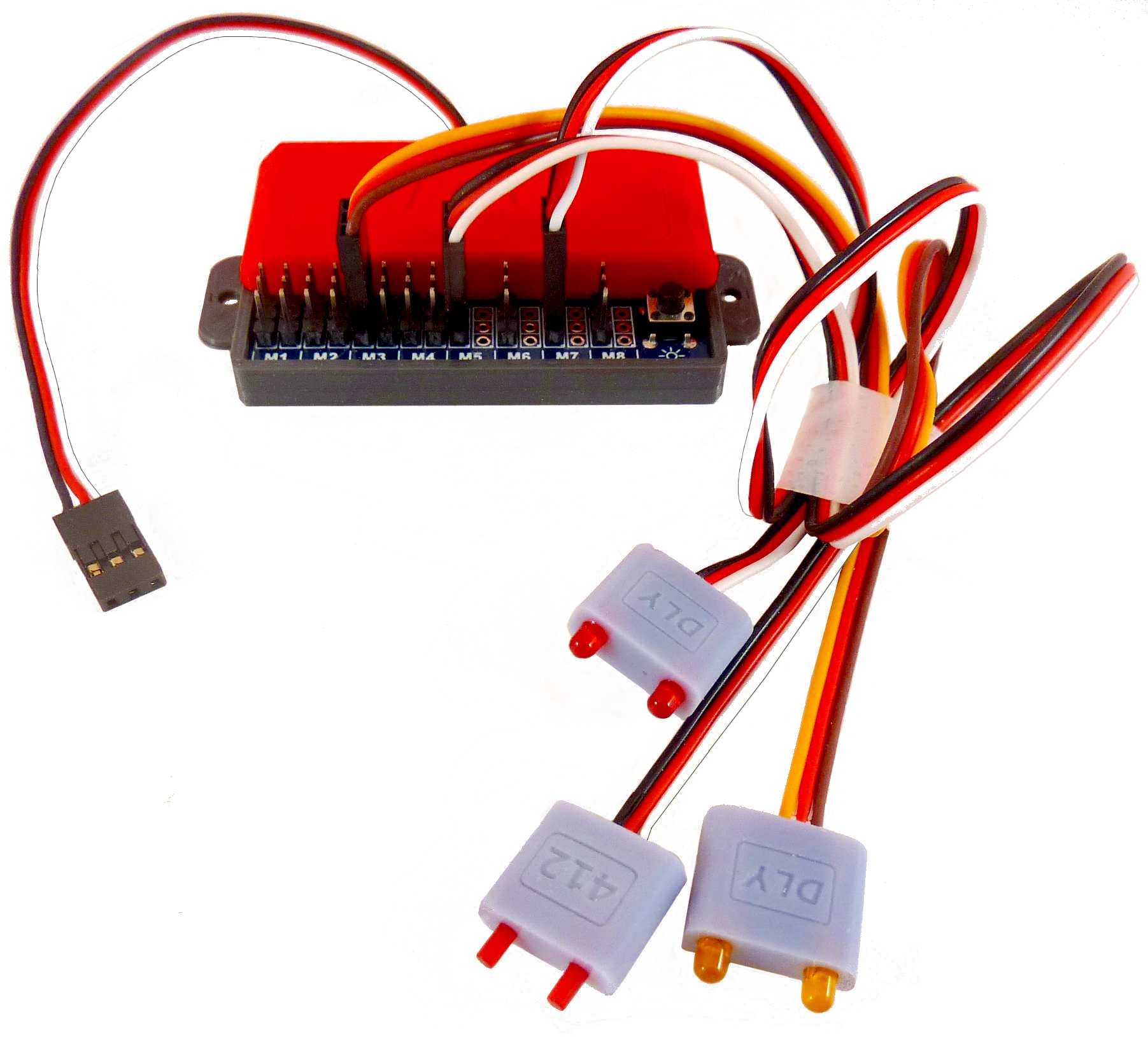

Le module DLY-411

  • reliée aux DLY-400, DLY-400-8, DLY-401 et DLY-402 par un cordon 3 fils compatible avec les cordons rallonge disponibles en accessoire.
  • Alimentation par le module DLY-4xx
  • Pilote 8 BiLed, soit 1 par aiguille.
  • Connexion aux BiLed par connecteur.
  • Réglage de la luminosité des Leds.
  • Module en boitier avec patte de fixation.
  • Dimensions 76 x 40 x 13 mm.



Comment fonctionne la carte TCO ?

    la Led correspondant à la position de l'aiguille est allumée. Pendant le mouvement du moteur la Led destination clignote, la Led initiale restant fixe. A la fin du mouvement la Led destination se fixe et la Led initiale s'éteint. Le clignotement des voyants est actif tant qu'au moins une  aiguille est en mouvement c'est à dire pendant toute la formation de l'itinéraire.

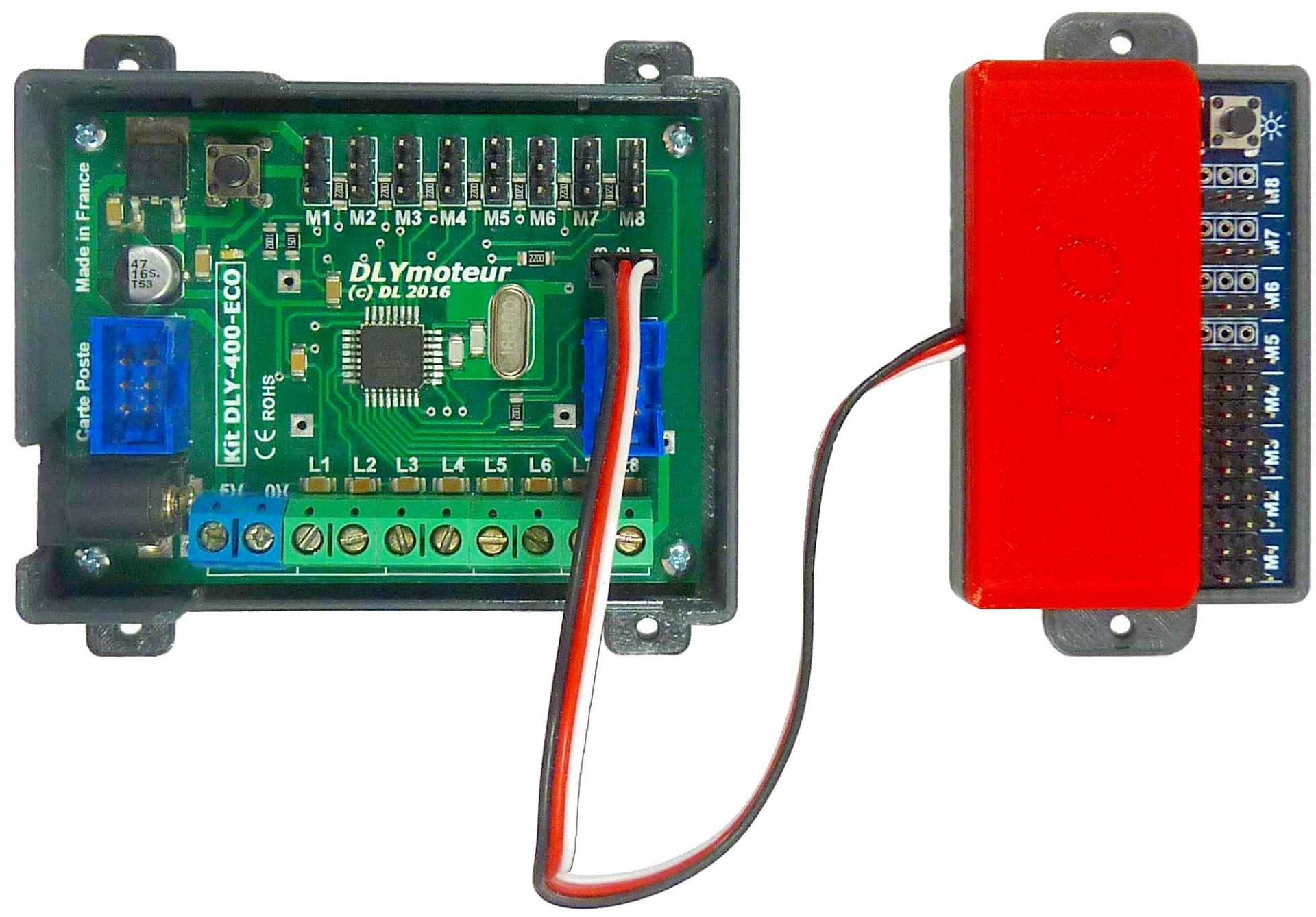

     La carte DLY-411 est reliée aux modules de commande DLY-400, DLY-400-8, DLY-401 ou DLY-402  à  l'aide d'un cordon 3 fils.











Notice à télécharger
